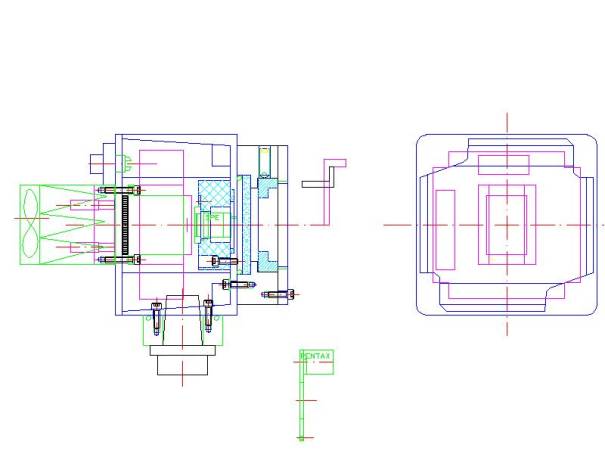

Une nouvelle idée de boîtier :
Caractéristiques identiques au boitier à la suite de la page… mais reposant sur un boitier RS. (vide à 0,46 bars).
Refroidissement par bloc à eau (avec vis), ou bloc à ventilateur du commerce 40x40x50 (en vert) entièrement collé.
Les plans mécaniques de l'Audine (du groupe AUDE) ont été revus entièrement pour pouvoir intégrer :
Mechanical schemes of Audine camera (AUDE group) had been redrawn to get :
- Un obturateur d'objectif de caméra vidéo, (en jaune sur la vue C-C)
- Un refroidissement liquide, (qui ne fuit absolument pas)
- Une enveloppe étanche (y compris les connecteurs),
- Une mise sous vide partiel simplifiée par un bouchon de bouteille (de Chinon bien sûr), Attention ; il est nécessaire de s'appliquer pour faire le vide.
- Une place pour une barette de filtres indexés en position.

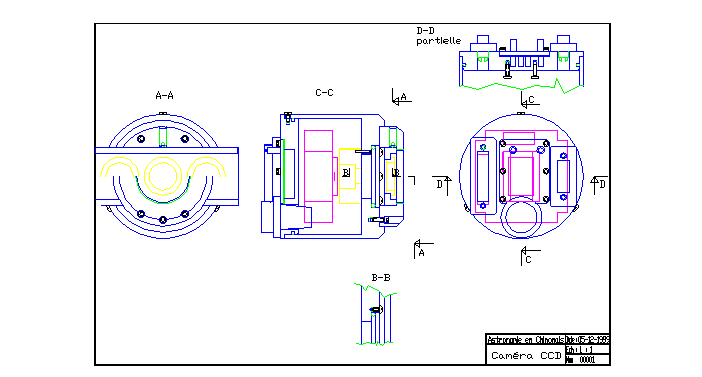

Plan d'ensemble :
Pour obtenir le même dessin lisible sur tout type de logiciel graphique (Corel, Designer...), cliquer sur "Télécharger" (80 Ko). Vous pouvez aussi obtenir un plan au format dwg zippé (AUTOCAD R13 ou LT95) ici (attention 1,5Mo).
Pour le site intégral de la caméra voir : http://astrosurf.com/audine/ - to link the Audine site camera
Nomenclature : - Part list
|
Rep. |
Désignation |
Nb |
Matière |
Fournisseur |
Prix TTC |
|
1 |
Corps |
1 |
A-U4G |
entreprise locale |
239,15 * |
|
2 |
Obturateur |
1 |
|
? |
récup. |
|
3 |
Platine électronique + CCD |
1 |
|
Essentiel électronique |
|
|
4 |
Flasque refroidi par eau |
1 |
A-U4G |
|
* |
|
5 |
Joint torique øint. 88,57x2,62 |
1 |
Nitrile |
STC Eriks (LJF:Réf 152205) |
11,52 |
|
6 |
Bouchon à vide |
1 |
Caoutchouc |
Leclerc |
66,95 |
|
7 |
Joint plat ep.1mm 40x51 |
1 |
Nitrile |
Chambre à air de vélo |
récup. |
|
8 |
Capot d'étanchéïté |
1 |
A-U4G |
|
* |
|
9 |
Barette porte filtre |
1 |
A-U4G ou PE |
|
* |
|
10 |
Vis CL M3 - 6 |
3 |
Inox |
|
récup. |
|
11 |
Vis CL M3 - 6 |
6 |
inox |
|
récup. |
|
12 |
Filtre ou réseau |
3 |
|
Clavé ou Schott |
|
|
13 |
Hublot |
1 |
Verre ou quartz |
Essentiel Electronique |
90,00 |
|
14 |
Joint torique øint.43,4 x 3,6 |
1 |
Nitrile |
STC Eriks (LJF:Réf 134413) |
6,48 |
|
15 |
Vis d'indexage à bille M6 - 15 |
1 |
Inox |
STC Norelem: Réf 30306 |
105,02 |
|
16 |
Vis TF M2,5 - 12 |
3 |
inox |
|
récup. |
|
17 |
Connecteur SUB D Mâle 25 broches étanche |
1 |
|
Radiospares Réf 195-7301 |
177,12 |
|
18 |
Vis CL M3-10 |
6 |
Nylon |
STAM ou Essentiel électronique |
récup. |
|
19 |
Drain thermique |
1 |
A-U4G |
|
* |
|
20 |
Vis CHc M3 - 12 |
6 |
inox |
|
récup. |
|
21 |
Connecteur SUB D Mâle 15 broches étanche |
1 |
|
Radiospares Réf 195-7288 |
149,57 |
|
22 |
Raccord droit eau M5 (pneumatique) |
2 |
inox - plastique |
Farnell Réf. 725-1877 |
25,00 |
|
23 |
Porte filtre / jonction |
1 |
A-U4G |
|
* |
|
24 |
Vis CHc M3-12 |
5 |
inox |
|
récup. |
|
25 |
Vis CL M2,5 - 10 |
2 |
Nylon |
STAM ou Essentiel électronique |
récup. |
|
26 |
Vis CL M3 - 20 |
4 |
Inox |
|
récup. |
|
27 |
Module Peltier Melcor CP1.06305L |
1 |
|
Radiospares 189-1611 |
324,53 |
|
28 |
Tube de refroidissement eau ø5 ext. long. 1000 |
3 |
Aluminium |
Modelisme |
47,70 |
|
29 |
Groupe pompe 12V + réservoir + glycol refroidissement moteur |
1 |
|
Peugeot 106, lave glace arrière |
récup. |
|
30 |
Tuyau flexible transparent |
5m |
Silicone |
bricomarché |
? |
|
|
|
|
|
TOTAL (hors CCD et élect) : |
1243,04 F |
* : somme correspondante à une subvention en liquide buvable...
A titre indicatif, ce tarif est à comparer au 1950F du kit mécanique standart pour Audine, en considérant que les pièces mécaniques ont été gracieusement offerte par une entreprise locale (GTMH) et que les approvisionements ont été réalisés par nos soins : ce qui implique pas mal de coordination et de temps (4 mois).
Le montage ne pose aucune difficultée particulière. Seul, l'obturateur peut poser problème et il faut savoir que l'obturateur Audine est montable en lieu et place de celui décrit dans cette présentation.
Prix total : en 1999
|
Description |
Prix TTC |
|
Capteur CCD KAF 401, promo Kodak en import USA |
600 F |
|
Boitier d'alimentation avec câble |
900 F |
|
Kit Audine N°2, composants, C.I., câble, en kit |
1365 F |
|
Kit mécanique Astro en Chinonais |
1243 F |
|
TOTAL CAMERA COMPLETE : |
4108 F |
Etonnant, non?!
Dessins de définition :
Tous les fichiers suivants sont à télécharger. Ils sont tous au format Métafichiers Windows lisible sous tout type de logiciel de dessin (Corel, Designer, Autocad...)
Si vous voulez vous lancer dans cette voie, passez moi un e-mail.
- N°1 -Corps(37 Ko)
- N°4 - Flasque refroidi par eau (66 Ko).
- N°8 - Capot d'étanchéïté (Attention, nouvelle épaisseur 5mm et diamètre injection eau M5) (15 Ko).
- N°9 - Barette porte filtre (19 Ko).
- N°23 - Porte filtre / jonction (24 Ko).
Tous les plans précédents sont zippés au format AUTOCAD dans le fichier avec la caméra.
